后驱自动变速器解剖教具


【后驱自动变速器解剖教具简介】

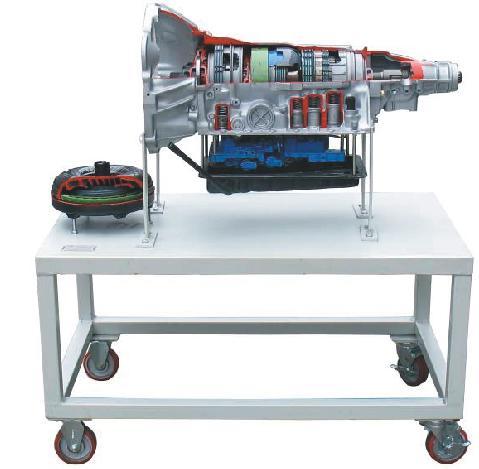

    本实验台以丰田A340E(典型辛普森行星齿轮结构)后驱电控4速自动变速器实物为基础,由移动台架、解剖变矩器和解剖变速器总成三部分组成。适用于中高等职业学院和培训机构的汽车自动变速器构造与维修实训教学,能够满足对汽车自动变速器的结构、工作原理直观展示的教学需要。本实验设备操作方便,安全可靠,易于维护。
后驱自动变速器解剖教具标准配置】

一、移动台架
    带锁止式脚轮、箱式柜和门。
二、解剖变矩器
    带锁止离合器的变矩器、内部所有的零配件。
三、解剖变速器
    1、完整的变速器总成(包括所有机械零配件和电磁阀);
    2、剖切的空档开关等。
后驱自动变速器解剖教具功能特点】

一、展示功能:
    1、大面积合理的深层次解剖,用不同的颜色分别标识不同的系统和部件,充分展示自动变速器和附件的外部和内部结构;
    2、变矩器沿焊缝位置剖切,可分解。使内部的零配件表露无遗;
    3、变速器的油泵、空档开关、储压器伺服机构、制动带、行星齿轮、离合器片、离合器毂、单向离合器、差速器、等都有清晰的表露。
    4、阀体采用下沉式固定,可以直观显示到电磁阀和排进油孔,可清晰看到阀体与变速器的连接关系。
二、移动台架美观大方,重心布局合理,方便移动教学。
【后驱自动变速器解剖教具工艺】
一、全部采用数控线切割加工,剖切面平整;
二、采用电镀、研磨、高压水砂喷射等工艺,使铁件和铝合金恢复原色,历久常新;
三、采用磷化、烤漆等工艺,确保颜色亮丽过渡自然,漆面坚固不易掉色。
后驱自动变速器解剖教具参数】

尺寸:长X宽X高(mm)750X650X1100
重量:80kg

后驱自动变速器解剖教具

后驱自动变速器解剖教具


订货须知:
一、①后驱自动变速器解剖教具的产品名称与型号;②后驱自动变速器解剖教具的规格;③后驱自动变速器解剖教具是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的后驱自动变速器解剖教具的型号,请按{后驱自动变速器解剖教具}的型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问,请致电:021-56327980,我们将由专业技术人员为您提供有关{}的技术咨询。
五、感谢您访问我们的网站【http://www.bcsxsb.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
